Лазерная резка труб
Компания «ПАРК», расположенная в Хабаровске, проектирует, производит, предлагает металлопродукцию в ассортименте, осуществляет все виды металлообработки, включая лазерную резку труб.
Подобные операции выполняем на современных станках с ЧПУ. Это одна из наиболее эффективных технологий обработки, позволяющая выполнять рез высокого качества. Использование лазерных станков позволяет прорезать в трубах отверстия любой геометрии.
Применение многофункционального лазерного оборудования позволяет объединить в единой операции комплекс механической обработки металлических труб, включая:
· их распил;
· резку;
· выполнение сверления;
· осуществление фрезеровки;
· проведение качественной обработки кромки.
Подобные возможности сокращают стоимость готовой продукции за счёт полной автоматизации процесса, уменьшают временные затраты. Точность обработки, её качество существенно возрастает.
1.Что такое лазер
В разговорной речи лазерный луч именуется лазером. Это принудительное монохроматическое узконаправленное излучение когерентного типа.
Технология применения луча лазера для резания металлов основана на том, что он производит тепловое воздействие на заготовку.
1.1. Существующие типы лазерных станков
Все, представленные на рынке, устройства делят на следующие виды:
· газовые;
· газодинамические;
· твёрдотельные – оптимальный выбор для резки металла, наряду с волоконными.
Именно станками с лазерами подобного типа укомплектован участок резки труб.
1.2. Виды резки
Луч лазера режет трубы, иные металлические заготовки, благодаря инициации следующих процессов:
· плавление – применяется для работы с металлом наиболее часто.
Станок комплектуется системой, подающий газ в место проводимого реза, который выдувает расплав. Это позволяет повысить производительность лазерного станка, расширяет сферу применения последних, снижает потребность в электроэнергии, минимизирует потребляемую мощность. Возрастает скорость работ, увеличивается толщина заготовки, которую можно резать.
«Газолазерная резка», это технически более взвешенное наименование подобной технологии.
· Испарение – для реализации подобной технологии требуются более мощные станки со значительным потреблением электроэнергии.
Поэтому их использование, с экономической точки зрения, зачастую нецелесообразно. Подобное решение иногда применяют при работе с тонкими заготовками из металла.
Если толщина заготовки превышает 40 мм, вместо лазерной резки мы используем иные технологические режимы.
«ПАРК», предоставляет в Хабаровске услуги резки плавлением. Выбор данной технологии обусловлен преимуществами, свойственными данной технологии.
1.3. Применяемые газы
С учётом стоящих задач для газолазерной резки нами используются различные газы: молекулярный кислород, азот, воздух. Для примера рассмотрим причину выбора первого варианта.
Кислород – решает двуединую задачу: ускоряет первичное окисление обрабатываемого металла; минимизирует отражающую способность его поверхности.
После воспламенения металл заготовки горит в струе подаваемого молекулярного кислорода, выделяя дополнительное тепло. Последнее повышает эффективность действия луча.
Расплав выдувается из реза вместе с продуктами сгорания за счёт подаваемой под напором газовой струи. Одновременно с этим к месту горения поступает потребное количество кислорода.
2.Что можно резать
Мы выполняем заказы по резке труб круглых, профильных (прямоугольного, квадратного сечения), с использованием лазерных станков-автоматов, в которых трубы длиной до 6 метров, к месту обработки подаются автоматически.
Наше оборудование позволяет резать трубы следующих размеров (мм):
· круглые, с d= (10,0 – 230,0) мм;
· профильные квадратные со сторонами, задаваемыми диапазоном 15*15 – 150*150;
· прямоугольные – 20*25 – 70*130.
Лазерную резку продукции, её фигурную обработку, раскрой выполняем, предварительно определяя максимально допустимую толщину стенки разрезаемой трубы с учётом материала, из которого она изготовлена:
· для сталей углеродистых марок ≤5 мм;
· чёрной стали ≤12 мм;
· нержавейки ≤5 мм;
· алюминия, сплавов на его основе, меди, латуни ≤4 мм.
Как правило, выполняя подобные заказы, режем трубы, изготовленные согласно нормативам 8645-68, 3262-75, 8639-82.
3.Технология резки
Приобретённое оборудование позволяет нам выполнять работы с использованием следующих технологий резания.
3.1. Лазерно-кислородное
Молекулярный кислород используется как режущий газ. При его контакте с горячей металлической поверхностью, О2 инициирует окисление (экзотермическая реакция). Возникающие окислы подаваемый газ также выдувает.
Уменьшение толщины стенки, увеличение скорости осуществления реза позволяет минимизировать ширину реза.
3.2. Кислородное, предусматривающее режим LASOX
В качестве дополнительной опции, с целью поддержания процесса горения, предусматривается применение лазерного луча.
Если заготовка имеет значительную толщину, её предварительно прогревают (примерно до 1000°С). Далее, со сверхзвуковой скоростью, подаётся струя кислорода, которая режет металл. Допустимая глубина реза значительно выше достигаемой в предыдущей версии.
3.3. В среде, заполненной инертными газами
Вариант позволяет исключить окисление кромок реза. Оптимальное решение – резка труб из алюминиевых сплавов, титана, сталей нержавеющих марок. Применяем данную технологию только по требованию заказчика.
Дополнительного нагрева не предусматривается, что снижает качество выполняемого раскроя (резки). Главные недостатки: низкая скорость резания, необходимость давления ≥10 атм.
3.4. Испарительная (сублимационная)
Версия востребована в случаях необходимости минимизации теплового воздействия на подложку, если требуется высокая скорость реза.
3.5. Параметры, определяющие процесс резания
Помимо учёта характеристик заготовки, подвергающейся резанию, на процесс оказывает влияние также:
· мощность излучения;
· допустимая скорость резания;
· значение давления, под которым подаются вспомогательные газы;
· min диаметр фокусируемого пятна лазерного луча.
Если реализуется импульсный режим резания наши мастера и технологи дополнительно учитывают: частоту повтора импульсов, их длительность, усреднённое значение мощности излучения.
Все факторы, поименованные выше, прямо влияют на ширину выполняемого реза, его качество, зону температурного влияния.
Качество работы оценивается шероховатостью поверхности выполненного реза (она меняется по толщине). В верхних слоях она ниже, в более глубоких – выше.
4.Преимущества

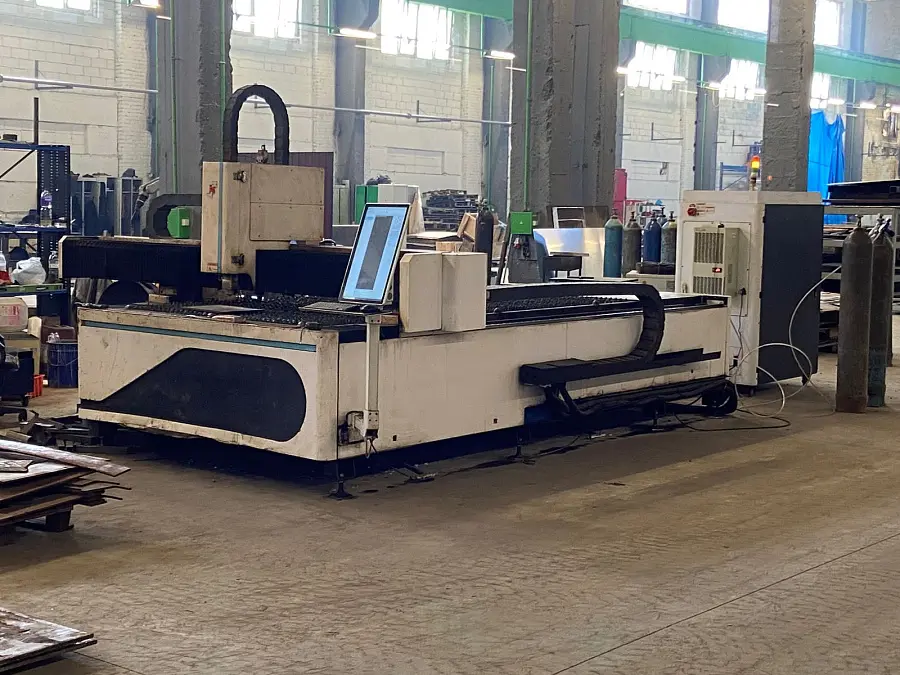

Мы приобрели и установили лазерный труборез с учётом бесспорных преимуществ данного варианта резания:
· чистота реза
Если лазерный луч имеет d=0,25 мм, погрешность реза минимальна, +/- 0,1 мм. Разрез получается тонким, максимально гладким, ровным. Практически сведена к нулю вероятность возникновения повреждений, деформаций (благодаря отсутствию нагрева, механических нагрузок). Дополнительной зачистки не требуется.
· Многопрофильность доступных технологических решений –
Позволяет работать с Al, Gu, латунью, нержавейкой, чугуном, титаном. Допускает резку труб, изготовленных из металлов мягких (сечение любое).
· Возможность выполнения фигурной резки, нанесения маркировки
Установленный в цехе модуль, осуществляющий лазерную резку (раскрой) позволяет маркировать продукцию, изготавливать фаски требуемой геометрии, перфорирование труб, их фигурную резку.
· Функциональность
Технология лазерного резания позволяет совместить при работе несколько операций. Это минимизирует затраты, упрощает дальнейшую обработку.
· Невысокая себестоимость конечного изделия;
· гарантированная повторяемость результатов
Использование лазерных станков минимизирует себестоимость при налаживании серийного производства. Автоматическая работа устройства исключает ошибки, обусловленные «человеческим фактором», повышает производительность, позволяет неукоснительно соблюдать требования, изложенные в чертеже.
5.Цены лазерной резки
Вопрос стоимости заказа является одним из первоочередных, ответ на который пытается получить клиент. Сделать это можно, ознакомившись с прайс-листом компании «ПАРК», воспользовавшись калькулятором на сайте, обратившись к менеджеру по работе с клиентами. Напоминаем заказчикам, что эти цены являются ориентировочными. Конкретная сумма, которую придётся заплатить за работу, рассчитывается индивидуально.
Вопросы ценообразования прозрачны и интуитивно понятны. Стоимость лазерной резки формируется с учётом сечения труб, их диаметра, типа металла, из которого они изготовлены, объёма предстоящих работ, сложности чертежа.
6. Почему трубы режут у нас
Техническая оснащённость компании «ПАРК» позволяет принять заказ на лазерную резку продукции, произведённой практически из любых металлов, сплавов. Сделать это сравнительно недорого.
Максимальная толщина стенки, которую мы режем, зависит от марки металла:
· стали углеродистые, легированные - (0,2 мм – 30,0 мм);
· нержавейка – (0,20 – 0,25) мм;
· латунь – (0,2-12,0) мм;
· алюминиевые сплавы – (0,2-20,0) мм;
· медь – (0,2-15,0) мм.
Мы режем трубы бесконтактным методом, что позволяет работать с особо хрупкими версиями.
Осуществляем заказ в разумные сроки, неукоснительно соблюдая согласованный дедлайн.
6.1. Алгоритм взаимодействия
Заказчик из Хабаровска оставляет заявку (на сайте или по телефону), оговаривает существенные условия заказа.
При наличии, предоставляет ТЗ (эскизы, чертежи) что упрощает расчёт стоимости предстоящих работ.
Наш представитель согласует требования заказчика, затем подписывает договор и спецификацию.
Заказ поступает в работу.
Готовую продукцию можно забрать самовывозом, либо заказать доставку по Хабаровску транспортом компании.
7. FAG
Ниже приведены вопросы, которые наиболее часто задаются потенциальными заказчиками.
1. С какими металлами вы работаете?
Имеющееся на предприятии оборудование позволяет резать трубы из чёрных и цветных металлов и различных сплавов. Ограничения существуют только по толщине стенки, которая не должна превышать 40 мм.
2. Какие технологии используете?
Чаще всего трубы режем с использованием лазерно-кислородной резки.
3. Какие трубы можете порезать?
Принимаем в работу всю продукцию, изготовленную согласно положениям нормативов 8645-68, 3262-75, 8639-82.
4. Что влияет на конечную цену заказа?
Стоимость заказа формируется с учётом ряда факторов внешнего характера: сложности предстоящей задачи; объёма партии, поступившей на резку; типа металла, из которого изготовлены трубы; диаметра и сечения последних.
5. Можно ли заказать доставку?
Да. Мы готовы поставить выполненный заказ в адрес, указанный заказчиком, если последний находится в Хабаровске.
6. Как оформить заказ?
Сделать это можно онлайн, оставив заявку на сайте, либо позвонив менеджеру компании по работе с клиентами по контактному телефону.
