Скальные винтовые сваи СВС для электрификации ДВЖД
Изготовили комплект скальных винтовых свай СВС-219М и СВАС-219М с башмаками для опор контактной сети — электрификация участка ДВЖД (п. Ванино). Труба 219×12 из стали 09Г2С, АКЗ 500 мкм и оболочка RELINE. Узколопастные сваи с зубчатым наконечником — под скальный грунт.
Что сделали

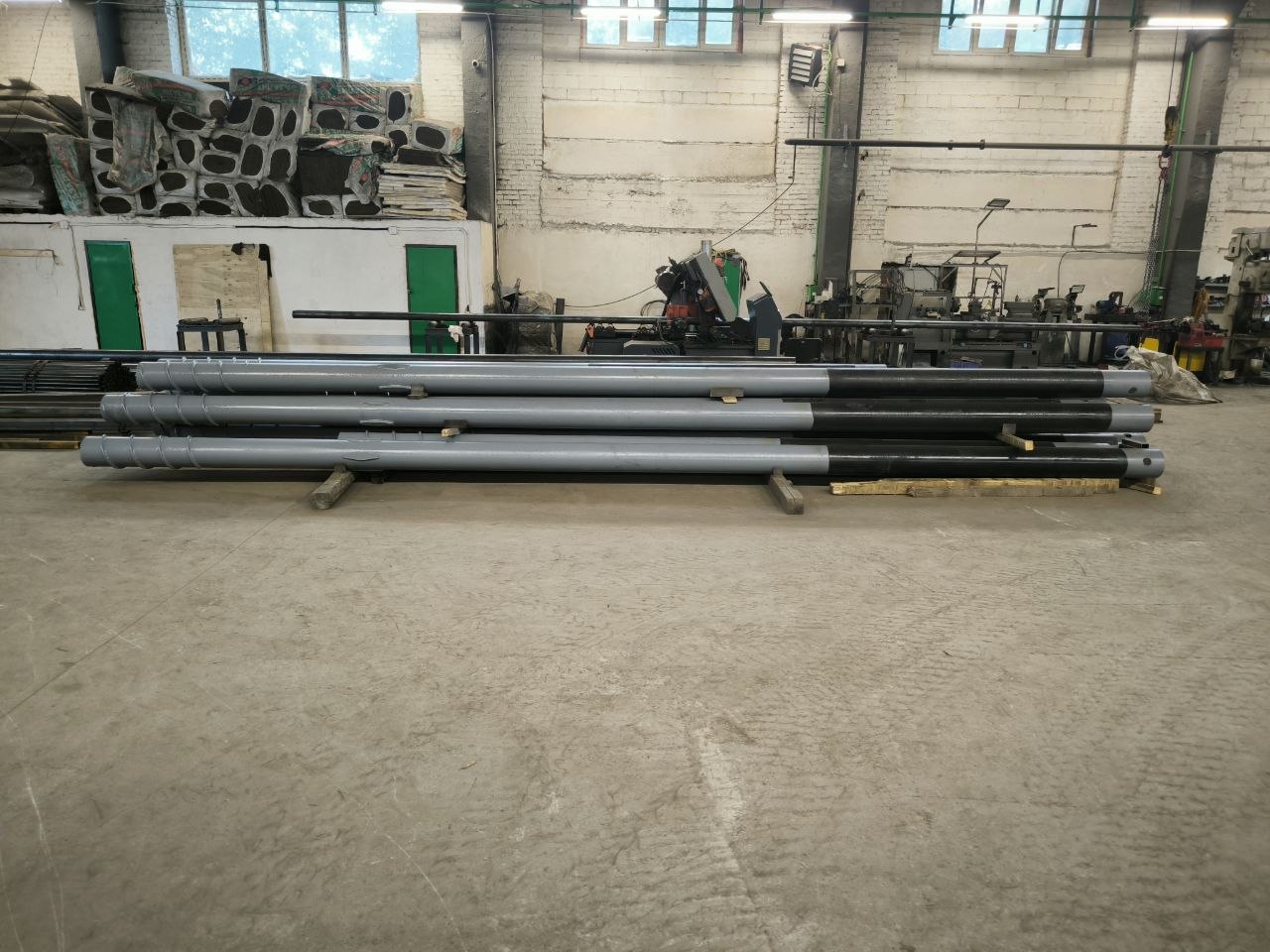

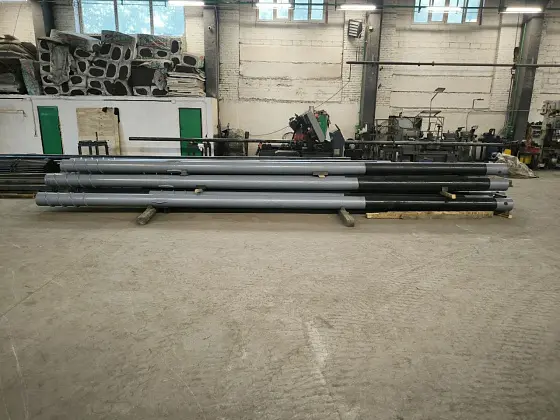

Для электрификации участка ДВЖД (п. Ванино) изготовили комплект винтовых свай под опоры контактной сети: скальные сваи СВС-219М-600 (ствол 5,9 м) — 5 шт и СВАС-219М-8,0 (ствол 7,9 м) — 8 шт, плюс 13 башмаков БСВ/БСВА-219М с узлом крепления к опоре. Труба 219×12 из стали 09Г2С по ГОСТ 10704-91.

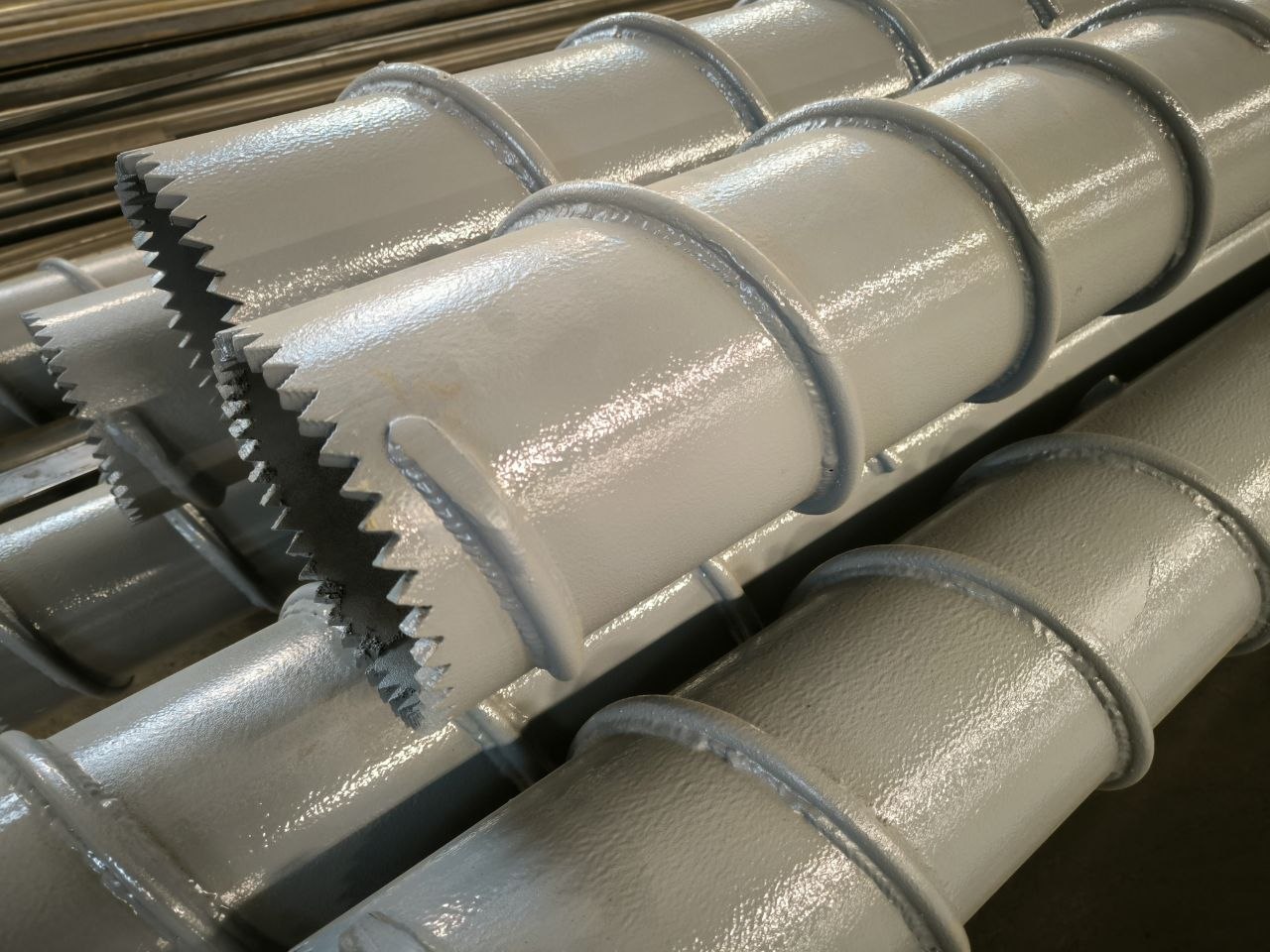

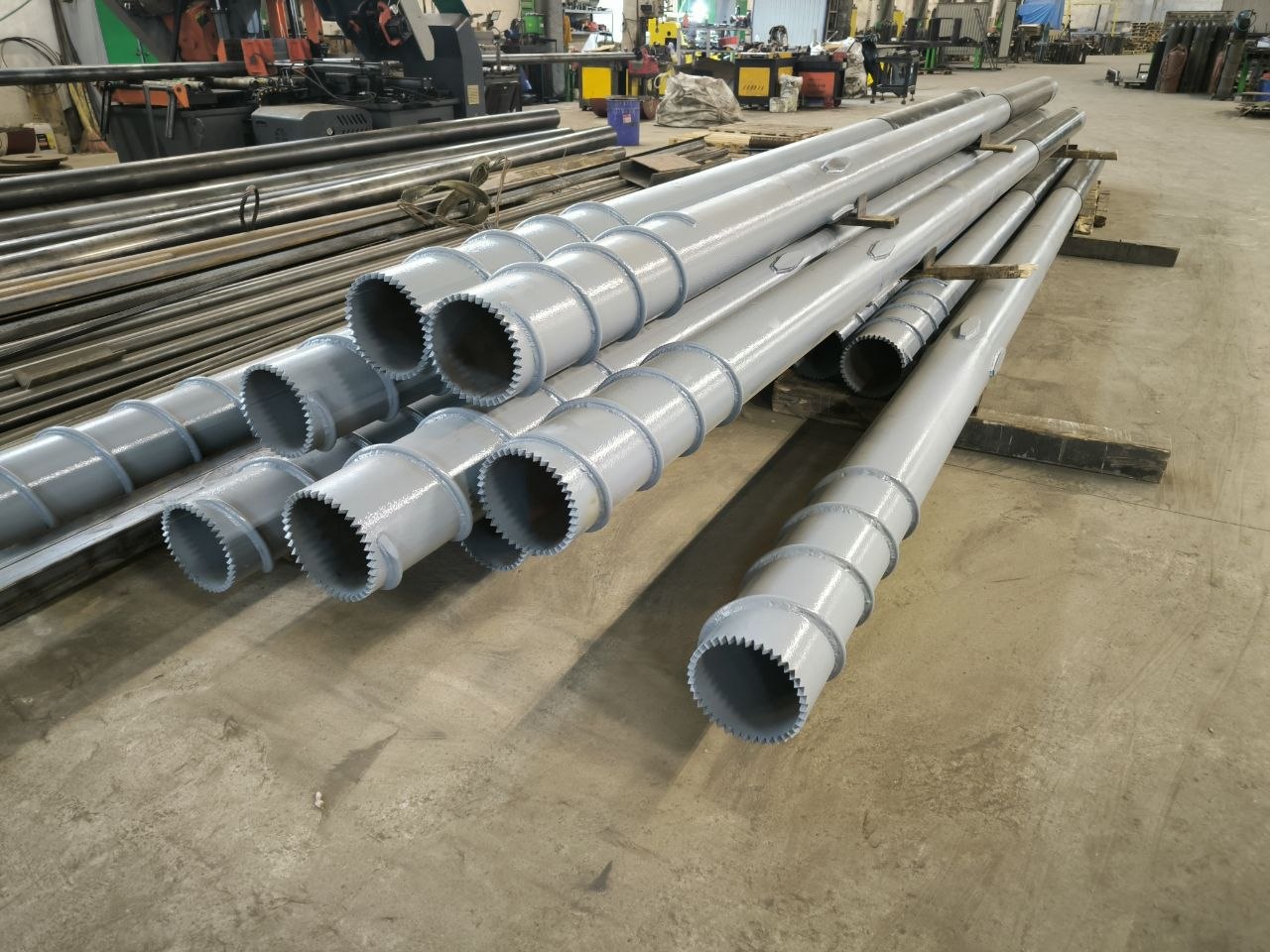

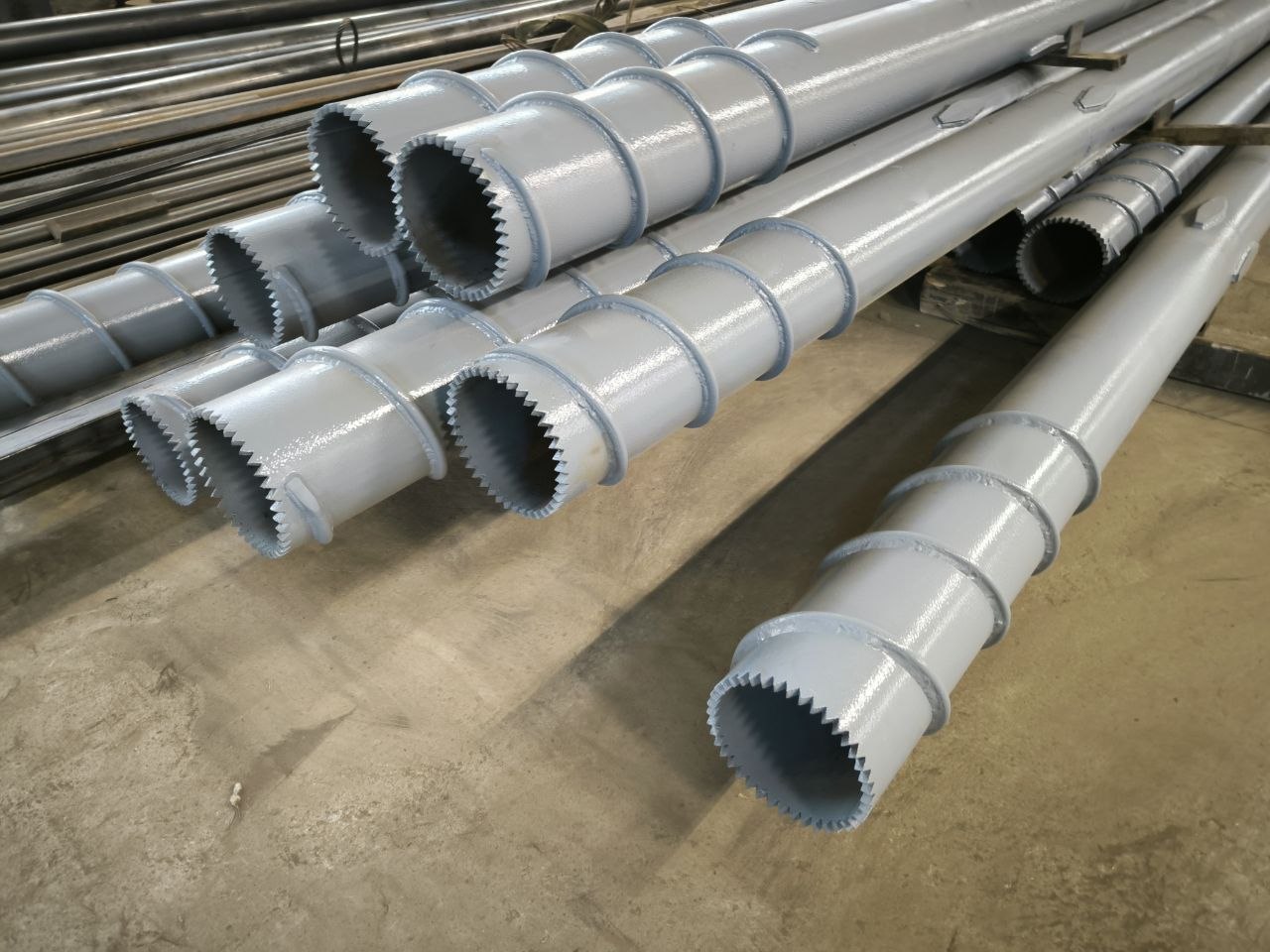

Это узколопастные сваи с зубчатым режущим наконечником — он заходит в скальный и мёрзлый грунт, где обычная винтовая свая уже не идёт. Ствол, лопасть и зубчатую кромку варим у себя, поэтому геометрия и качество шва под контролем.

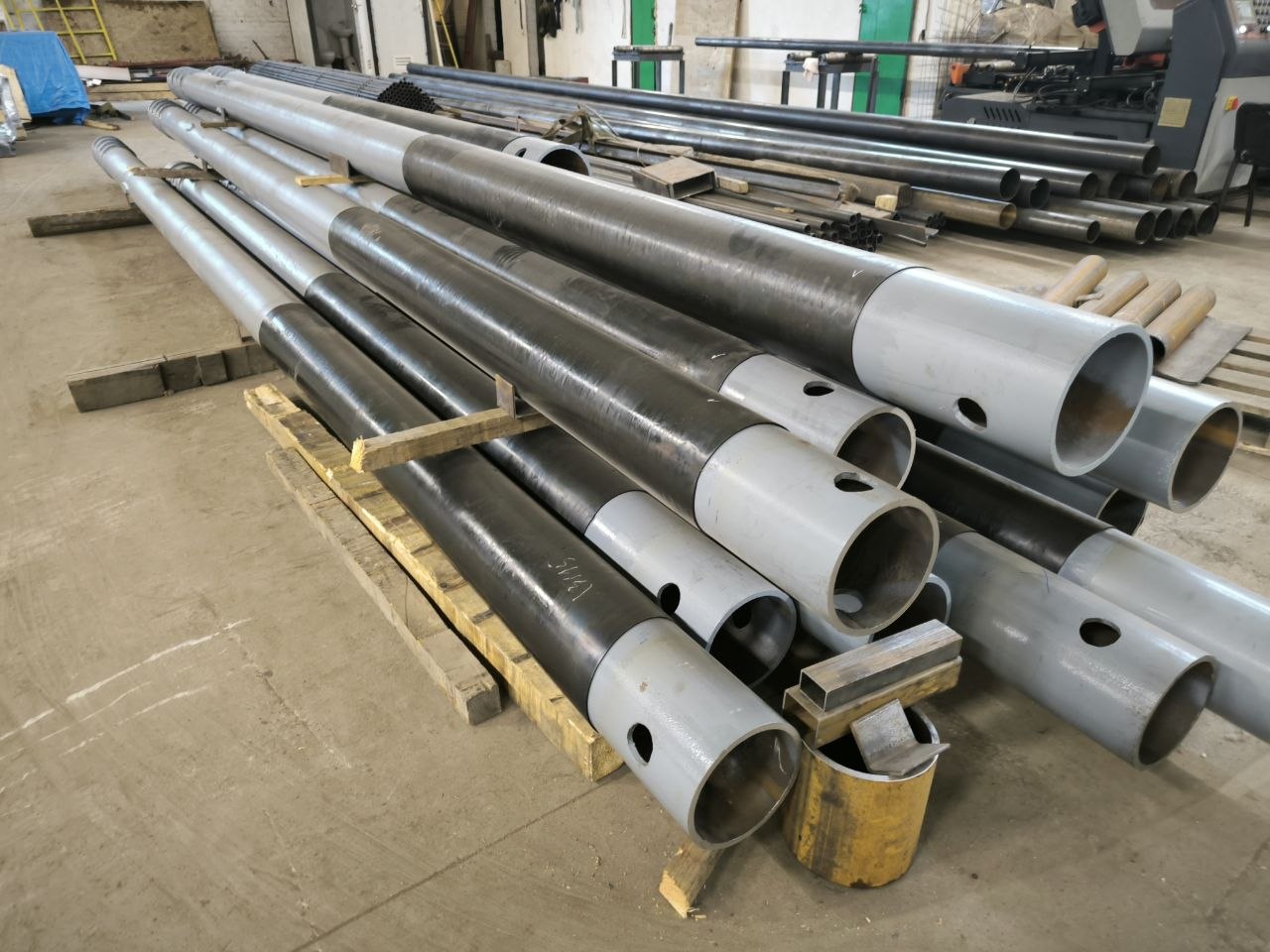

Защита рассчитана на агрессивную среду и долгий срок: АКЗ лакокрасочное покрытие IV группы, 500 мкм, плюс термоусаживаемая оболочка RELINE 2,1 м на подземную часть. Комплект со сваями, башмаками и узлами крепления — под монтаж на опоры без доработки по месту.
Как это выглядело
Что это дало заказчику
Под скальный грунт
Узколопастные сваи с зубчатым наконечником — заходят в скалу и мерзлоту
Комплектом
Сваи СВС/СВАС + башмаки с узлом крепления к опоре одной поставкой
Защита 500 мкм
АКЗ IV группы + оболочка RELINE — для агрессивной среды
Для опор КС
Изготовление под электрификацию ДВЖД по проекту
Характеристики
| Количество | 13 свай + 13 башмаков |
|---|---|
| Диаметр | труба 219×12 |
| Масса | 5,7 т |
| Материал | сталь 09Г2С (ГОСТ 10704-91) |
| Длина | ствол 5,9 / 7,9 м |
| Покрытие | АКЗ ЛКП IV гр. 500 мкм + оболочка RELINE 2,1 м |
| Объект | Электрификация ДВЖД (п. Ванино) |
| Город | Ванино |
| Срок | май 2026 |
